Фильтры смешанного действия

Фильтры смешанного действия используются для получения деминерализованной воды методом ионного обмена.

Смесь анионита и катионита позволяет добиться высокой степени очистки, удалив все растворенные ионы в одну ступень. После очистки жидкость имеет низкое солесодержание и нейтральную реакцию.

Очень часто технологию деминерализации воды с ФСД используют совместно с промышленным обратным осмосом в качестве последней ступени.

Как работают фильтры смешанного действия?

При прохождении воды через засыпной фильтр сперва катиониты заменяются на ионы водорода Н+, после чего аниониты заменяются гидроокисями ОН-. На выходе фильтра получается обессоленная вода с низкой электропроводность.

Для регенерации фильтрующий материал необходимо разделять на катиониты и аниониты, имеющие разные плотности. Операция по разделению материала на составные части является довольно сложной и выполняется в специализированном оборудовании. Во всех других случаях смешанные смолы применяются единоразово и после насыщения ионами смесь заменяется на новую.

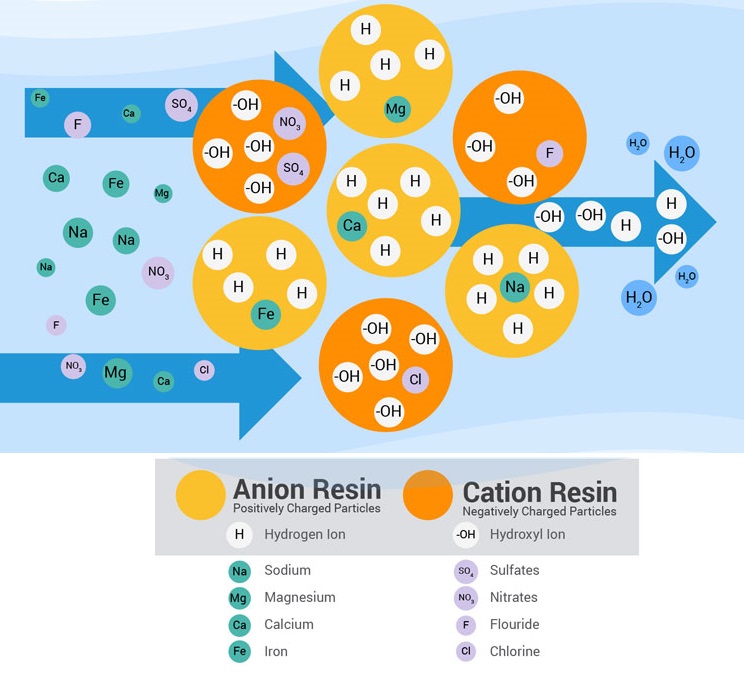

Химический процесс в фильтрах смешанного действия

Назначение фильтров ФСД

Основным назначением фильтров смешанного действия является деионизация или еще ее называют деминерализация воды.

Фактически процесс очистки воды в данных фильтрах происходит при помощи ионного обмена. Большая часть растворенных ионов удаляется, на выходе мы получаем воду высокой степени очистки с низкой электропроводностью.

В фильтре ФСД использую смесь катионита и анионита. Катионитная смола удаляет катиониты и поставляется в форме H+ , анионитная смола удаляет аниониты и поставляется в форме OH-.

Какое соотношение катионитной и аниотной смолы применяется в ФСД?

Это сотношение может быть двух видов, либо равное 50/50 или 40/60. Соотношение 40% катионитной смолы / 60% анионитной смолы, встречается чаще, в смесях смол для деминерализации воды.

Но для технологического процесса это соотношение может быть изменено для получения нужного результата при очистке воды.

Для чего нужно использовать рециркуляцию в ФСД?

Основным фактором необходимости использования рециркуляции является либо долгое хранения деионизированной воды или ее недостаточное качество для последующего использования.

В этом случае используют гидравлический узел для рециркуляции по которому воду из накопительного бака подают на вход ФСД и уже очищенную возвращают назад в накопительный бак.

Срок годности смешанных смол

Как и у всех ионообменных смол, так и у смол для фильтров смешанного действия, есть свой рабочий ресурс.

Основными показателями этого для катионитных смол будет повышение натрия на выходе с фильтра, а анионообменных смол, повышение щелочности.

Ну или для общего понимания необходимости регенерации или замены, это снижение общего сопротивления очищенной воды.

Регенерация ФСД

Для регенерации катионообменной смолы используют соляную кислоту HCl.

Для регенерации анионообменной смолы используют щелочь NaOH.

Смешанные слои разделяют при проведении обратной промывки. Анионитная смола находится в верхней части фильтра и туда подают каустик, а более тяжелая катионообменная смола ложится на дно и туда дозируют коляную кислоту.

Если в фильтры засыпаны отдельно катионит и анионит, все становится гораздо проще и здесь можно применить два вида промывки:

Последовательная регенерация

Сначала промывается копус фильтра с катионообменной смолой, а потом промывается фильтр с анионообменной смолой.

Паралельная регенерация

Оба фильра регенерируются одновременно, это позволяет снизить время зартраченное на промывку.

!!! Обязательным условием при регенерции является использование осмотической или умягченной воды с отсутствием бактериального загрязнения.

!!! Сброс регенерационной воды с обоих фильтров нужно производить в одну емкость для того, чтобы кислота и щелочь нейтролизовали друг друга.
