Байпас Clack V3006 для клапана Clack WS 1

В наличии

Для подробной информации и заказа звоните:

☎ +38(066)1053923

☎ +38(097)9719588

🛡 Гарантия 1 год 🚚 Доставка по Украине

Байпас Clack V3006 — обводной клапан с дюймовой наружной резьбой, который заменяет узел из трёх шаровых кранов и позволяет обслуживать фильтр воды без отключения подачи воды в дом. Монтируется без инструментов, совместим со всеми управляющими клапанами Clack серии WS, а также с аналогичными клапанами других производителей с посадочным размером 1".

Для чего нужен байпас клапана Clack?

Байпас (обводная линия) изолирует управляющий клапан фильтра от системы водоснабжения — для ремонта, замены картриджа или засыпки — при этом вода в доме не отключается. Раньше для этого собирали узел из трёх шаровых кранов; байпас Clack V3006 объединяет всю эту обвязку в одном компактном корпусе. Поворотом двух рукояток владелец или сервисный инженер перенаправляет поток по обводной линии за 5–10 секунд.

Без байпаса любое техническое обслуживание фильтра означает перекрытие главного стояка и остановку водоснабжения всего дома. С байпасом эта проблема исключается полностью, а заодно появляется возможность в любой момент пустить в дом неочищенную воду напрямую — например, для полива участка, — не трогая настройки самого клапана.

Байпас подходит для частных домов, коттеджей, квартир и небольших коммерческих объектов — везде, где установлен управляющий клапан Clack серии WS (1" / 1.25") или совместимый клапан другого производителя с подключением 1".

Как работает байпас Clack V3006?

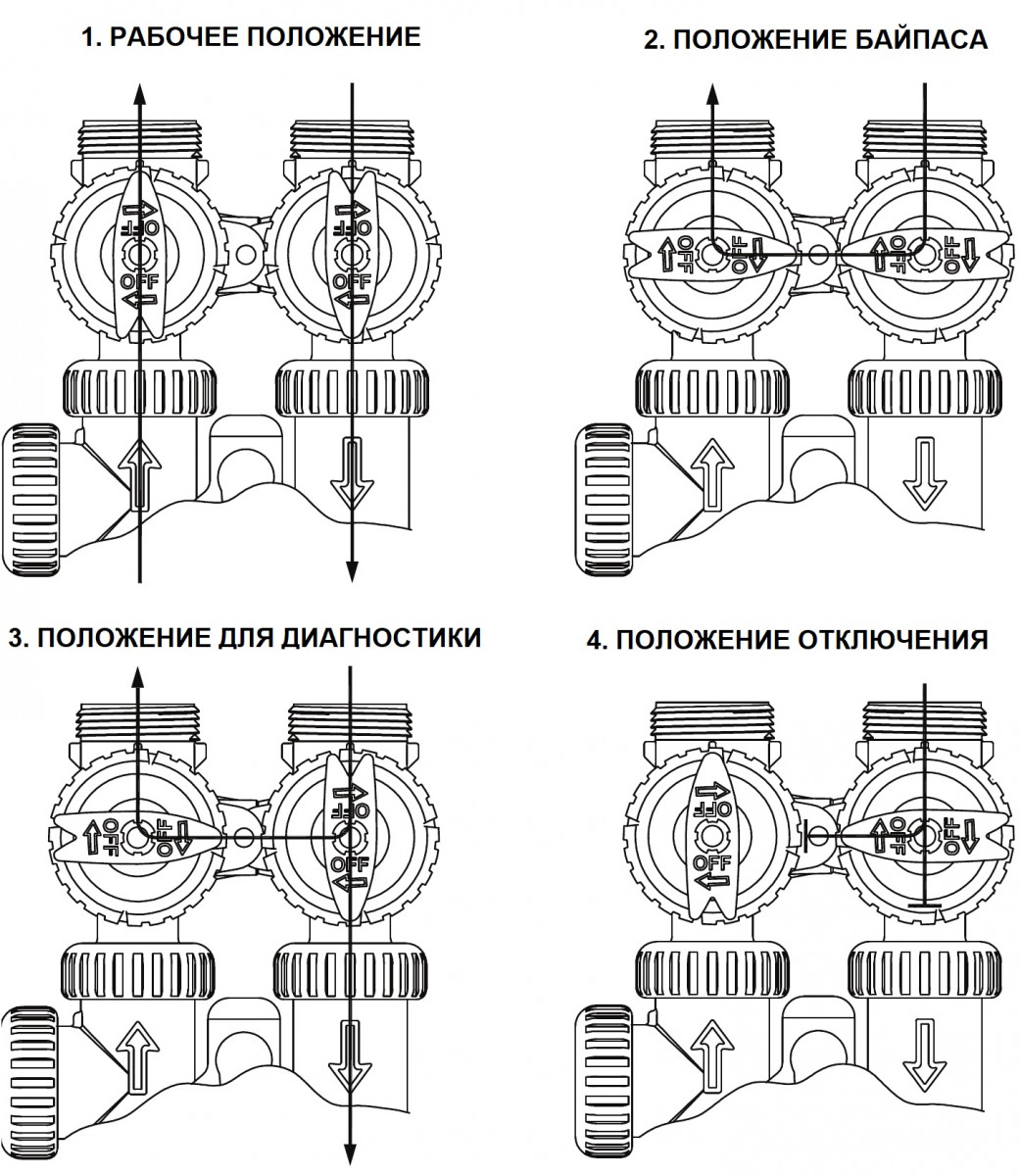

Байпас имеет 4 рабочих положения, которые переключаются поворотом двух рукояток:

Рабочее положение — рукоятки указывают направление потока, вода проходит через фильтр в штатном режиме.
Положение байпаса (обводное) — рукоятки повёрнуты к центру, клапан изолирован, вода в дом поступает напрямую, минуя фильтр.
Диагностическое положение — вход открыт, выход закрыт; вода поступает в клапан, но к потребителю не выходит. Используется для проверки клапана.
Положение отключения — вода не поступает ни на фильтр, ни к потребителю. Полное перекрытие системы.

В нормальном режиме байпасный вентиль закрыт, основной поток идёт через фильтр. При необходимости обслуживания открывают байпас, вода идёт по обводной линии, клапан заменяют или ремонтируют, после чего байпас закрывают — система возвращается в рабочий режим.

Положения байпаса Clack V3006

Какие преимущества даёт байпас Clack V3006?

Почему стоит выбрать именно этот байпас?

Clack V3006 — оригинальная запчасть американского производителя Clack Corporation, лидера в производстве управляющих клапанов для систем водоподготовки. Изделие разработано специально для клапанов серии WS и гарантирует идеальное совпадение по размерам и давлению — в отличие от универсальных байпасов сторонних брендов.

Ключевые преимущества:

Заменяет 3 шаровых крана одним узлом — упрощает монтаж и сокращает число резьбовых соединений, а значит и потенциальных мест протечки.
Монтаж без инструментов — накидные гайки затягиваются от руки, подключение к клапану занимает несколько минут.
Прочный коррозионностойкий корпус — норил и полипропилен устойчивы к постоянному контакту с водой и не боятся жёсткой воды.
Самосмазывающиеся уплотнения NBR — резиновые кольца смазываются в процессе работы, что предотвращает заклинивание рукояток даже после длительного бездействия.
Лёгкая замена уплотнений — при плановом обслуживании кольца меняются без разборки всей системы.
Минимальные потери давления — длина и диаметр подобраны так, чтобы байпасная линия не снижала давление в системе.

Технические характеристики Clack V3006

Параметр	Значение
Модель	Clack V3006
Подключение к трубопроводу	1" (наружная резьба)
Рабочая температура	2–40 °С
Рабочее давление	1–8,5 бар
Материал корпуса	Норил / полипропилен (коррозионностойкий пластик)
Уплотнения	NBR (нитрил-бутадиеновая резина)
Подключение к клапану	Без инструмента, накидные гайки
Уплотнение резьбы	Тефлоновая лента (ФУМ)
Заменяет узел из	3 шаровых кранов
Совместимость	Все клапаны Clack серии WS (1" / 1.25") и аналоги 1"
Применение	Только холодная вода

Как установить байпас Clack V3006?

Что нужно для монтажа?

Для установки потребуется только тефлоновая лента (ФУМ-лента) — она используется для уплотнения резьбового соединения с трубопроводом. Всё остальное крепится руками, без дополнительных инструментов и уплотнителей.

Порядок монтажа:

Установите байпас в положение байпаса (рукоятки к центру), чтобы перекрыть поток через клапан.
Намотайте ФУМ-ленту на наружную дюймовую резьбу байпаса.
Вкрутите байпас в трубопроводную систему вручную, затяните ключом.
Подключите накидными гайками к управляющему клапану Clack — затяните от руки.
Переведите байпас в рабочее положение и проверьте систему на герметичность.

Важно: байпас разрешено использовать только на системах холодной воды. Максимальная температура рабочей жидкости — 40 °С.

Часто задаваемые вопросы

Правда ли, что байпас заменяет три шаровых крана?

Да. До появления таких байпасов узел обвязки фильтра собирали из трёх отдельных шаровых кранов. Clack V3006 объединяет их функции в одном компактном корпусе с двумя рукоятками, что упрощает монтаж, снижает число резьбовых соединений и, соответственно, риск протечек.

Подходит ли байпас Clack V3006 для клапанов других производителей?

Да. Байпас Clack V3006 имеет стандартное дюймовое резьбовое подключение 1" и подходит для управляющих клапанов других производителей, если размеры входного и выходного патрубка совпадают. Уточните диаметр подключения вашего клапана перед покупкой.

Нужен ли инструмент для подключения байпаса к клапану Clack?

Нет. Соединение байпаса с управляющим клапаном выполняется накидными гайками, которые затягиваются вручную. Инструмент нужен только для резьбового соединения с трубопроводом.

Есть ли у Clack V3006 функция подмеса воды (blending)?

Стандартный байпас Clack V3006 такой функции не имеет — он работает только в режимах «рабочий / байпас / диагностика / отключение». Функцией подмеса неочищенной воды в поток после фильтра оснащены только отдельные модификации байпасов с дополнительным регулировочным винтом — если она вам нужна, уточните это при заказе.

Что делать, если рукоятки байпаса заклинило?

Заклинивание рукояток происходит крайне редко, так как уплотнения NBR самосмазываются в процессе эксплуатации. Если байпас долго не использовался — осторожно поверните рукоятку с небольшим усилием. При необходимости замените уплотнительные кольца — они меняются без специального инструмента.

Можно ли использовать байпас Clack на горячей воде?

Нет. Максимальная рабочая температура — 40 °С. Байпас предназначен исключительно для систем холодной воды и систем фильтрации питьевой воды.

Как часто нужно обслуживать байпас?

Байпас Clack V3006 не требует регулярного обслуживания. Рекомендуется проверять состояние уплотнительных колец при плановом обслуживании фильтра (раз в 1–2 года) и смазывать уплотнения силиконовой смазкой при длительном простое.
