Клапан Clack WS1 TC для засыпных фильтров с таймером регенерации
Для подробной информации и заказа звоните:
☎ +38(066)1053923
☎ +38(097)9719588
Clack WS1 TC — американский автоматический клапан управления для засыпных фильтров с регенерацией по времени (таймеру). Он самостоятельно направляет и регулирует все рабочие циклы системы: фильтрацию, обратную и быструю промывку. Идеально подходит для безреагентных систем обезжелезивания, сорбционных угольных и механических фильтров.
Для чего нужен блок управления Clack WS1 TC?
Clack WS1 TC — это «мозг» современной системы водоподготовки. Клапан автоматически управляет потоками воды внутри засыпной колонны: направляет воду на потребителя в рабочем режиме и самостоятельно запускает промывку по заданному расписанию — абсолютно без участия человека.
Он применяется исключительно в безреагентных системах: фильтрах-обезжелезивателях, угольных сорбционных колоннах и системах механической очистки. Регенерация обычно настраивается на ночное время (по умолчанию в 2:00), поэтому процесс не мешает комфортному потреблению воды в доме.
Ключевые преимущества модели:
- Полная автоматизация промывки засыпки без участия оператора.
- Два режима планирования: интервальный (от 1 до 99 дней) или по конкретным дням недели.
- 10 предустановленных заводских программ рабочих циклов (P0–P9).
- Совместимость с байпасом на 4 положения для обслуживания без остановки водоснабжения.
- Оригинальное американское производство — максимальная надежность и устойчивость компонентов к износу.
- Высокая производительность — до 6,1 м³/ч при рабочем давлении от 1,4 до 8,6 атм.
Как работает регенерация по таймеру?
Регенерация — это автоматическое взрыхление и промывка фильтрующего материала (загрузки), которая полностью восстанавливает его рабочие свойства. Клапан запускает этот процесс строго по расписанию, которое вы указываете при первичной настройке.
Доступно два варианта расписания:
- Интервальный — промывка происходит через четко заданное количество дней (1–99). Оптимально для объектов с постоянным и предсказуемым расходом воды.
- Недельный — промывка привязана к конкретному дню недели. Очень удобно для загородных коттеджей с сезонным или «выходным» проживанием.
Во время регенерации безреагентный клапан последовательно выполняет два ключевых цикла:
- Обратная промывка (Backwash) — интенсивное взрыхление и вымывание задержанных загрязнений из загрузки снизу вверх в дренаж.
- Быстрая промывка (Rinse) — уплотнение фильтрующего слоя и выравнивание рабочих слоев засыпки перед подачей потребителю.
Какие программы циклов поддерживает Clack WS1 TC?
В контроллере трехкнопочной версии предустановлено 10 стандартных программ (P0–P9). Для безреагентных фильтров инженеры рекомендуют использовать программы P7, P8 и P9.
| Программа | Обратная промывка | Быстрая промывка | Сфера применения |
|---|---|---|---|
| P7 | 6 мин | 4 мин | Легкие засыпки (например, Pyrolox, Filter-Ag) |
| P8 | 10 мин | 6 мин | Стандартные осадочные и угольные фильтры |
| P9 | 14 мин | 9 мин | Рекомендовано для тяжелых загрузок (Birm, Centaur) |
Совет инженера: Для большинства автоматических обезжелезивателей и угольных колонн оптимальной является программа P9. Она гарантирует максимальное взрыхление тяжелых слоев загрузки и качественное удаление железа и марганца.
Функция байпаса Clack WS1: зачем она нужна?
Оригинальный байпас Clack (обводная линия) дает возможность мгновенно отсечь управляющий блок от магистрали для проведения сервисных работ без отключения общего водоснабжения всего объекта.

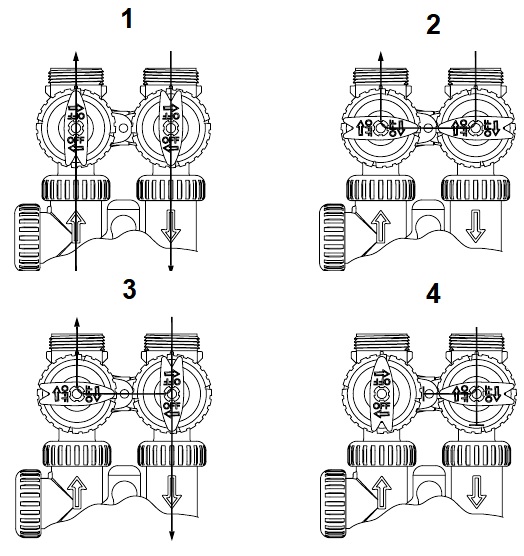

4 режима работы байпаса:
- Рабочий режим — вода проходит через фильтрующую колонну, потребителю идет полностью очищенная вода.
- Режим обхода — система фильтрации перекрыта, вода идет в обход напрямую (исходная неочищенная вода).
- Диагностика — сырая вода подается в систему, но заблокирован выход на потребителя.
- Полное закрытие — движение воды полностью заблокировано во всех направлениях.
Технические характеристики Clack WS1 TC (V1TCBTZ)
| Порты подключения (вход/выход) | 1 дюйм (DN25) |
| Дренажный выход (Line) | ¾ или 1 дюйм |
| Диаметр посадочной резьбы (база) | 2½ дюйма |
| Максимальная производительность | до 6,1 м³/ч (27 gpm) |
| Диапазон рабочего давления | 1,4 – 8,6 атм (bar) |
| Допустимая температура воды | +4 – +43 °С |
| Совместимость с корпусами фильтров | от 6 до 18 дюймов в диаметре |
| Параметры электросети (адаптер) | 220 В / 50 Гц (выходное напряжение 12 В) |
Как самостоятельно настроить клапан Clack WS1 TC?
Программирование платы контроллера осуществляется с помощью трех кнопок: SET, ▲ (HOUR) и ▼. Базовая настройка занимает не более 5 минут.
Шаг 1 — Установка текущего времени
Зажмите одновременно комбинацию SET + ▲ на 3 секунды. С помощью кнопок ▲/▼ выставьте значение текущего времени в часах → нажмите SET → выставьте минуты → подтвердите кнопкой SET.
Шаг 2 — Время старта регенерации
Нажмите и удерживайте кнопки SET + ▲ + ▼ одновременно. На экране появится время промывки (заводское значение 2:00). Измените его при необходимости и нажмите SET.
Шаг 3 — Выбор программы циклов
Для перехода в меню выбора программ снова зажмите SET + ▲ + ▼. Выберите оптимальную программу (для большинства безреагентных колонн рекомендуется P9) → зафиксируйте кнопкой SET.
Шаг 4 — Периодичность промывок
Установите необходимую частоту регенерации: задайте точное количество дней (интервал от 1 до 99 дней) или выберите конкретные дни недели → нажмите SET для выхода в рабочий режим.
Часто задаваемые вопросы покупателей
Подходит ли модель Clack WS1 TC для умягчителя воды?
Нет, данная модификация разработана исключительно для безреагентных систем очистки (по времени). Для классических умягчителей, где требуется промывка таблетированной солью и точный учет расхода воды, используют модели со встроенным счетчиком — Clack WS1 CI или Clack WS1 EK.
Что происходит с настройками, если отключили свет?
Энергонезависимая память фирменного контроллера Clack полностью сохраняет все внесенные вами настройки программ и интервалов. После восстановления подачи питания система продолжит работу по графику.
Предоставляется ли официальная гарантия на оборудование?
Да, мы реализуем исключительно оригинальную продукцию американского производства. На каждый клапан предоставляется официальная гарантия, а наша техподдержка обеспечивает бесплатное удаленное сопровождение во время первого запуска и настройки оборудования.
