Распорная каретка V3005-02 для системы Clack WS1
Для подробной информации и заказа звоните:
☎ +38(066)1053923
☎ +38(097)9719588
Распорная деталь V3005-02 — это оригинальная внутренняя каретка для регулирующего клапана Clack WS1, которая управляет распределением потоков воды на каждом этапе цикла фильтрации. Подходит для всей серии клапанов WS1. Устанавливается в поршневой блок и соединяется со штоком, поршнем регенерации и большой шестерней клапана.
Кратко: V3005-02 — универсальная каретка распределительного узла Clack WS1. Она переключает потоки воды (фильтрация → промывка → регенерация), герметизируя каналы с помощью уплотнительных колец. При износе уплотнений появляются утечки в дренаж и ошибки Error -102 / Error -1002.
Что такое каретка Clack WS1 V3005-02 и для чего она нужна?
Каретка V3005-02 — ключевой внутренний компонент регулирующего клапана Clack Corp серии WS1. Деталь конструктивно представляет собой набор пластиковых колец, соединённых цилиндрическими перемычками. Каждое кольцо оснащено резиновым уплотнением, которое обеспечивает плотный контакт со стенками корпуса клапана при переключении режимов.
Основная функция — распределение потоков воды в зависимости от стадии работы:
- Режим фильтрации — вода направляется через загрузку фильтра сверху вниз.
- Обратная промывка (backwash) — поток меняется, взрыхляя загрузку.
- Регенерация / регенерационный цикл — подача солевого раствора или реагента.
- Режим ожидания (bypass) — клапан переводит систему в дежурный режим.
Каретка установлена внутри поршневого блока и механически связана с большой шестерней привода, штоком и поршнем регенерации. Без исправной детали клапан не может корректно переключать режимы, что нарушает весь цикл водоподготовки.
Как работает распорная деталь внутри клапана Clack WS1?
Когда электромотор клапана поворачивает шестерню, каретка линейно смещается по оси поршневого блока. Резиновые уплотнения на кольцах поочерёдно перекрывают и открывают внутренние каналы корпуса, формируя нужный маршрут потока воды.
Такой принцип работы делает каретку расходным элементом: уплотнения испытывают постоянное механическое трение и давление воды. Со временем резина теряет эластичность — возникают микропротечки между каналами.
Признаки неисправности каретки V3005-02:
- Непрерывный сброс воды в дренаж в режиме фильтрации или ожидания.
- Коды ошибок Error -102 и Error -1002 на дисплее таймера/контроллера.
- Заклинивание или блокировка поршня при цикловом переключении.
- Снижение давления на выходе без видимых внешних причин.
- Неполная регенерация — система «не дожимает» цикл до конца.
При появлении хотя бы одного из этих симптомов рекомендуется в первую очередь проверить состояние каретки V3005-02 и уплотнительных колец поршневого блока.
Технические характеристики V3005-02
| Параметр | Значение |
|---|---|
| Артикул | V3005-02 |
| Производитель | Clack Corporation (США) |
| Серия клапана | Clack WS1 |
| Тип детали | Распорная деталь (каретка) поршневого блока |
| Материал корпуса | Технический пластик (полиацеталь / POM) |
| Уплотнения | EPDM-резина |
| Рабочая температура | +4 … +43 °C |
| Совместимость | Все модификации клапана WS1 (1", 1,25", 1,5") |
| Применение | Клапаны умягчителей, фильтров, обезжелезивателей |
| Аналоги | Поставляется только как оригинальная деталь Clack |

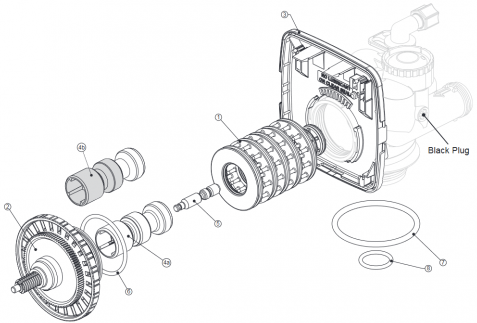

Как часто нужно менять распорную деталь Clack V3005-02?
Каретка V3005-02 не имеет жёстко установленного регламентного интервала замены — в отличие, например, от фильтрующей загрузки или картриджей. Срок её службы определяется совокупностью условий эксплуатации.
Факторы, влияющие на срок службы:
- Интенсивность использования — чем чаще клапан переключает режимы, тем быстрее изнашиваются уплотнения.
- Качество входной воды — наличие механических примесей, хлора или агрессивных химических соединений ускоряет деградацию резины.
- Диапазон давления — работа при постоянно высоком давлении (выше 6 бар) увеличивает нагрузку на уплотнения.
- Своевременность обслуживания — регулярная проверка клапана позволяет заменить каретку до того, как износ приведёт к серьёзной неисправности.
На практике каретку меняют в среднем раз в 3–5 лет при нормальной интенсивности эксплуатации. В системах с жёсткой или загрязнённой водой — чаще.
Рекомендация: при каждом плановом обслуживании клапана (обычно раз в 1–2 года) визуально проверяйте каретку на наличие трещин, деформаций и износа уплотнительных поверхностей.
Как установить каретку V3005-02: пошаговая инструкция
- Отключите систему. Переведите клапан в режим bypass, перекройте подачу воды, сбросьте давление.
- Снимите крышку клапана. Открутите крепёжные болты головки Clack WS1.
- Извлеките поршневой блок. Потяните шток вверх; каретка выходит вместе с поршнем.
- Демонтируйте старую каретку. Аккуратно снимите V3005-02 со штока, не повредив посадочные поверхности.
- Установите новую деталь. Наденьте каретку на шток, убедитесь в правильной ориентации колец.
- Смажьте уплотнения. Нанесите тонкий слой силиконовой смазки на резиновые кольца.
- Соберите клапан в обратном порядке. Проверьте момент затяжки болтов крышки.
- Протестируйте работу. Запустите ручной цикл регенерации и проверьте отсутствие утечек в дренаж.
Часто задаваемые вопросы
Подходит ли V3005-02 для клапанов Clack WS1,5 и WS2?
Нет. Деталь V3005-02 разработана исключительно для серии Clack WS1 (1", 1,25", 1,5"). Для клапанов WS1,5 (DN40) и WS2 используются другие артикулы каретки — размеры поршневого блока у них отличаются. Перед заказом уточните серию своего клапана по шильдику на корпусе.
Можно ли заменить только уплотнения, не меняя каретку целиком?
Технически — да, если сама пластиковая основа каретки не имеет трещин и деформаций. Однако Clack Corporation рекомендует менять каретку в сборе, поскольку замена отдельных уплотнений на детали с износом пластика не гарантирует герметичности. Полная замена V3005-02 надёжнее и экономически оправдана с учётом стоимости детали.
Какая смазка подходит для уплотнений каретки?
Используйте только силиконовую смазку, совместимую с EPDM-резиной и питьевой водой (NSF-сертифицированную). Смазки на нефтяной основе (вазелин, литол) разрушают резиновые уплотнения и не допускаются к применению в системах питьевого водоснабжения.
Что делать, если после замены каретки ошибка Error -102 не исчезла?
Если код ошибки сохраняется после установки новой V3005-02, проверьте: состояние концевых выключателей привода, целостность шестерни и штока поршня, правильность сборки поршневого блока. Также возможна неисправность электромотора или платы управления — в таком случае потребуется диагностика всего клапанного узла.
Распорная деталь V3005-02 — оригинальная запчасть Clack Corporation. При замене используйте только сертифицированные детали и силиконовую смазку, одобренную для систем питьевого водоснабжения.
