Водяной электроклапан 2W-50c
Для подробной информации и заказа звоните:
☎ +38(066)1053923
☎ +38(097)9719588
Водяной электроклапан 2W-50c используется в системах дистанционного управления подачей жидкости на гидравлических участках производственных предприятий и ЖКХ.
Монтаж электроклапана 2W-50c
Электромагнитный клапан можно монтировать как в вертикальном, так и горизонтальном положении. При монтаже в горизонтальном положении катушка устройства должна располагаться сверху клапана, это даст возможность снизить риск загрязнения трубки якоря.
Стрелка, нанесенная на латунный корпус клапана должна соответствовать направлению потока жидкости.
Электроклапан для полива
Водяной электромагнитный клапан для воды 2W-50C достаточно часто применяют для автоматизации систем капельного полива или орошения полей.
Большое проходное отверстие способно пропустить до 35000 литров в час.
Система автоматического управления или подача напряжения на катушку прибора в ручном режиме, откроет проход жидкости и направит ее на поливаемый участок.
Латунный корпус защитит прибор от внешнего воздействия и коррозии, а внутренняя часть будет способна пропускать жидкость с растворенными в ней удобрениями или питательными элементами для грунта.

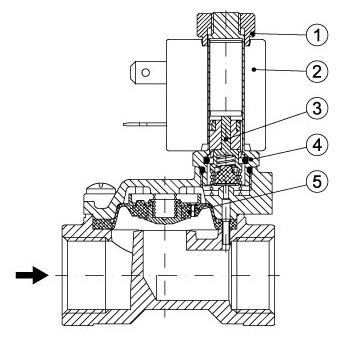

Устройство водяного электроклапана
Электроклапан имеет достаточно простую конструкцию, состоящую из:
- Гайка для крепления катушки
- Электромагнитная катушка
- Шток
- Сердечник
- Диафрагма
Для чего нужен электромагнитный клапан?
Электкромагнитный клапан позволяет в автоматическом режиме управлять потоками жидкостей, газов, воздуха, нефтепродуктов, агресивных жидких реагентов.
Для каждой рабочей среды есть свой электроклапан, который будет расчитан на определенное рабочее давление, температуру и состав прокачиваемой через него жидкости.
Электромагнитные клапана могут иметь нержавеющий, латунный или пластиковый корпус. Катушка питания может поставлятся на 12, 24, 110, 220 вольт, переменного или постоянного тока в случае низких рабочих напряжений.
Клапан за доли секунды будет открывать или закрывать поток проходящей через него рабочей среды при подаче напряжения на его катушку.
Установка электромагнитного клапана для воды
Установите перед электромагнитным клапаном фильтр грубой очистки, он защитит прибор от механических примесей проступающих от первоначального источника водоснабжения
Проверьте на совместимость материал клапана и материал которым будет производится его гидравлическая обвязка
Соблюдайте направление потока, оно нанесено стрелкой на корпусе клапана
Устанавливайте соленоид в горизонталльном положении отновительно плоскости. Это защитит от возможного залипания мембраны
Внимательно изучите характеристики катушки и подключайте только к электрической сети с указаными на катушке параметрами
После электромагнитного клапана рекомендуется установить редуктор давления, который будет защищать оборудование от гидравлических ударов при резкой подаче воды после соленоидного клапана
Технические характеристики 2W-50c
Размер подключения к трубопроводу - 2̎ дюйма (внутренняя резьба)
Материал корпуса – латунь
Тип клапана – нормально закрытый
Максимальное рабочее давление – 10 бар
Минимальное давление на входе в устройство – 0.3 бар
Напряжение питания – 220В, 50Гц
Тип мембраны – NBR
Рабочая температура +2…+80 оС
Максимальная пропускная способность – 35 м3/час
Габаритные размеры 2W-50c
Длина – 168 мм
Ширина – 123 мм
Высота – 209 мм
