Электромагнитный клапан Sanlixin 2W-200-20C — ¾

Для подробной информации и заказа звоните:

☎ +38(066)1053923

☎ +38(097)9719588

Универсальный нормально закрытый клапан sanlixin 2W-200-20C для воды и воздуха с латунным корпусом и уплотнением EPDM. Работает от 0 бар — идеальное решение для систем автополива, пневматики, водоснабжения и автоматизации.

Почему клапан Sanlixin работает с водой и воздухом одинаково надежно?

Клапан прямого действия открывается даже при нулевом давлении в системе, что критично для самотечных водяных линий и маломощных компрессоров. В отличие от пилотных моделей, требующих минимум 0,5 бар для срабатывания, Sanlixin 2W-200-20C запускается при заполнении системы самотеком или при запуске пневматического оборудования.

Латунный корпус выдерживает давление до 7 бар в водных и воздушных системах, а уплотнение EPDM сохраняет герметичность при температуре до 80°C. Универсальная конструкция позволяет использовать один клапан для управления водой в автополиве днем и сжатым воздухом в пневмосистеме вечером — без переналадки.

Стандартная резьба ¾" подходит для большинства бытовых водопроводов и пневматических магистралей. Питание от сети 220V исключает необходимость в преобразователях. Нормально закрытая конструкция (NC) автоматически перекрывает поток при отключении питания — дополнительная защита от протечек и утечек воздуха.

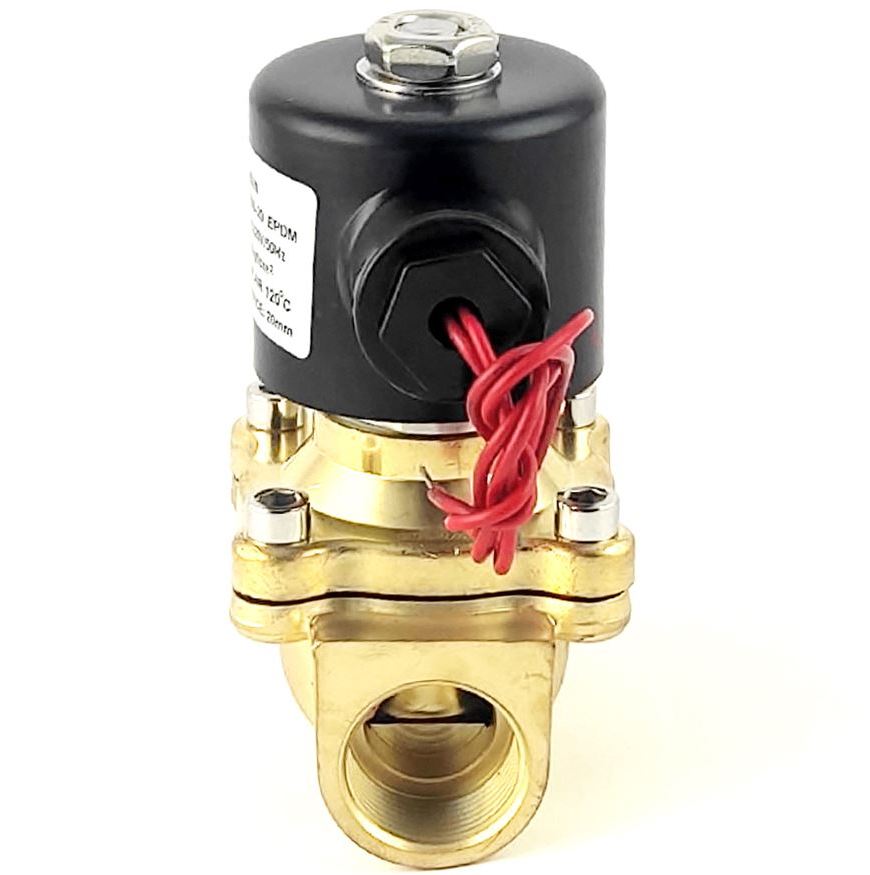

Электромагнитный клапан Sanlixin 2W-200-20C 3/4 дюйма с уплотнением EPDM

Что такое "прямое действие" и чем оно полезно?

Прямое действие означает, что клапан открывается силой электромагнита, а не давлением рабочей среды. При подаче 220V катушка поднимает плунжер, который сразу открывает проходное сечение — без задержек и без требований к минимальному давлению воды или воздуха.

Где это критично:

Системы автополива с накопительными баками (вода от 0 бар)
Компрессорные установки при запуске (воздух от 0 бар)
Гравитационные контуры отопления
Пневматические системы управления
Линии продувки и аэрации
Дозирующие установки

В системах с давлением близким к нулю пилотный клапан просто не сработает — ни с водой, ни с воздухом. Sanlixin 2W-200-20C решает эту проблему конструктивно, без дополнительного оборудования.

Технические характеристики

Параметр	Значение
Диаметр подключения	3/4" (DN20)
Напряжение питания	220V AC
Тип действия	Прямого действия
Конфигурация	Нормально закрыт (NC)
Материал корпуса	Латунь
Материал уплотнения	EPDM
Рабочее давление	0–7 бар
Макс. температура среды	80°C
Тип присоединения	Резьба внутренняя
Рабочие среды	Вода, воздух, нейтральные жидкости
Пропускная способность (вода)	~15-20 л/мин при 1 бар
Пропускная способность (воздух)	~450-600 л/мин при 6 бар
Потребляемая мощность	15-25 Вт
Производитель	Sanlixin (Китай)

Почему латунь и EPDM — универсальное решение?

Латунный корпус работает с водой и воздухом без коррозии и потери герметичности. Латунь не окисляется в водопроводной воде при pH 6,5–9, выдерживает гидроудары и скачки давления до 7 бар в пневмосистемах, сохраняет прочность при температурном расширении. Для технической воды, питьевой воды, сжатого воздуха и нейтральных газов — это стандарт отрасли.

Уплотнение EPDM (этилен-пропиленовый каучук) оптимально для воды и воздуха в диапазоне температур -40°C до +140°C. Материал не разбухает в горячей воде, устойчив к озону (критично для воздушных компрессоров), сохраняет эластичность при частых циклах открытия-закрытия. В отличие от NBR (нитрильной резины), EPDM не теряет свойства при контакте с озонированным воздухом из компрессорного оборудования.

Где применяется клапан для воды?

Бытовое использование:

Автоматический полив газонов, огородов и теплиц
Наполнение резервуаров, бассейнов и прудов
Системы фильтрации и очистки воды
Контроль уровня в накопительных баках
Системы капельного орошения

Промышленное применение:

Охлаждающие контуры станков и оборудования
Дозирующие и смесительные линии
Системы технической воды на производстве
Котельные с гравитационной циркуляцией
Автомойки и линии промывки

Температурный диапазон до 80°C позволяет использовать клапан в системах горячего водоснабжения, рециркуляции ГВС и контурах предварительного подогрева.

Где применяется клапан для воздуха?

Пневматические системы:

Управление пневмоцилиндрами и актуаторами
Продувочные линии компрессоров
Системы аэрации водоемов и септиков
Пневматические зажимы и прижимы
Контроль давления в ресиверах

Автоматизация производства:

Пневмотранспорт сыпучих материалов
Обдув и сушка деталей после мойки
Системы пылеудаления
Вакуумные захваты и присоски
Распыление и напыление покрытий

Компрессорное оборудование:

Автоматическая продувка конденсата
Регулировка давления в магистралях
Защита от избыточного давления
Переключение между ресиверами

Пропускная способность 450-600 л/мин при 6 бар достаточна для питания 2-3 пневмоинструментов или управления группой пневмоцилиндров средней мощности.

Как подключить к системе умного дома?

Для интеграции с контроллерами (Arduino, Raspberry Pi, ESP32) потребуется промежуточное реле, так как клапан работает от 220V AC, а контроллеры выдают 5V или 12V DC.

Схема подключения:

Контроллер (5V/12V DC) → Реле с катушкой низкого напряжения
Реле (контакты 220V AC) → Клапан Sanlixin

Примеры автоматизации:

Полив по расписанию с датчиками влажности почвы
Автоматическая продувка компрессора по таймеру
Наполнение резервуара с контролем уровня
Управление аэрацией септика по датчику кислорода
Включение охлаждения станка по датчику температуры

При выборе реле учитывайте пусковой ток 15–25 Вт и добавляйте запас мощности минимум 50%. Альтернатива — готовые модули автоматики с релейными выходами 220V (контроллеры систем полива, промышленные ПЛК).

Монтаж: что важно знать?

Правильная установка для воды:

Соблюдайте направление потока по стрелке на корпусе
Монтируйте соленоидом вверх или горизонтально (не катушкой вниз!)
Установите фильтр грубой очистки (100–200 мкм) перед клапаном
Используйте лен с пастой или фум-ленту для герметизации резьбы
Обеспечьте дренаж для слива при консервации системы

Правильная установка для воздуха:

Установите влагоотделитель перед клапаном
Смонтируйте клапан после ресивера для стабильного давления
Предусмотрите продувочный кран для обслуживания
Используйте анаэробный герметик для пневматических резьб
Защитите катушку от конденсата кожухом

Электрическое подключение:

Автоматический выключатель 6А для группы клапанов
Провод сечением минимум 0,75 мм²
Обязательное заземление металлического корпуса
УЗО 30 мА для влажных помещений

Перед запуском:

Промойте трубопровод от монтажного мусора (для воды)
Продуйте магистраль от стружки и окалины (для воздуха)
Подайте давление без напряжения — проверьте герметичность
Включите питание и протестируйте 10-15 циклов открытия-закрытия

Как продлить срок службы?

Для водных систем:

Фильтр грубой очистки (100–200 мкм) за 20–30 см до клапана
Слив воды на зиму в неотапливаемых помещениях
Промывка системы раз в сезон от отложений
Проверка уплотнения EPDM раз в год

Для воздушных систем:

Влагоотделитель и осушитель воздуха
Масляный фильтр для безмасляной работы клапана
Продувка конденсата из корпуса раз в месяц
Проверка герметичности соединений раз в полгода

Ежегодное обслуживание:

Разборка и очистка седла от отложений
Проверка состояния мембраны EPDM
Замена уплотнения при трещинах или потере эластичности
Смазка резьбовых соединений силиконовой смазкой
Проверка сопротивления катушки (30–50 Ом)

При правильной эксплуатации клапан служит 5–7 лет в водных системах и 7–10 лет в воздушных.

Диагностика: клапан не открывается?

Пошаговая проверка:

Проверьте напряжение мультиметром — должно быть 220V
Проверьте катушку — сопротивление обмотки 30–50 Ом
Разберите клапан — проверьте свободный ход плунжера
Промойте внутренности чистой водой или сжатым воздухом

Причины отказа в водных системах:

Нет питания 220V (проверьте автомат, проводку)
Сгорела катушка (замена соленоида)
Заклинил плунжер песком/окалиной (очистка, установка фильтра)
Давление выше 7 бар (установите редуктор)
Замерзание воды (утепление, слив на зиму)

Причины отказа в воздушных системах:

Конденсат в катушке (просушка, защита кожухом)
Масло в воздухе забило седло (очистка, масляный фильтр)
Избыточное давление (проверка редуктора)
Частицы компрессорного масла на уплотнении (замена EPDM)

Комплектация

Электромагнитный клапан Sanlixin 2W-200-20C — 1 шт
