Контроллер RO-2008 — компактный блок автоматического управления для коммерческих систем обратного осмоса. Защищает оборудование, контролирует давление и отключает систему после наполнения накопительного бака.
Для чего нужен контроллер обратного осмоса RO-2008?
Системы обратного осмоса без автоматики требуют постоянного наблюдения. Контроллер RO-2008 решает эту проблему: он самостоятельно следит за давлением, состоянием насосов и уровнем воды в баке.
Основные задачи устройства:
- Автоматический запуск и остановка системы в зависимости от уровня воды в накопителе
- Защита насоса от сухого хода — отключение при отсутствии подачи воды
- Защита от перепадов давления — остановка системы при критических значениях
- Визуальная индикация каждого узла в режиме реального времени
RO-2008 является прямым аналогом контроллера RO-2003, но с обновлённой схемой индикации на передней панели. Подходит для небольших коммерческих установок: кафе, офисов, небольших производств.
Как работает контроллер RO-2008?
Устройство получает сигналы от внешних датчиков и управляет исполнительными устройствами: клапанами и насосами. Логика работы построена на нормально открытых и нормально закрытых контактах — это обеспечивает безопасность даже при обрыве провода.
Какую роль играет передняя панель индикации?

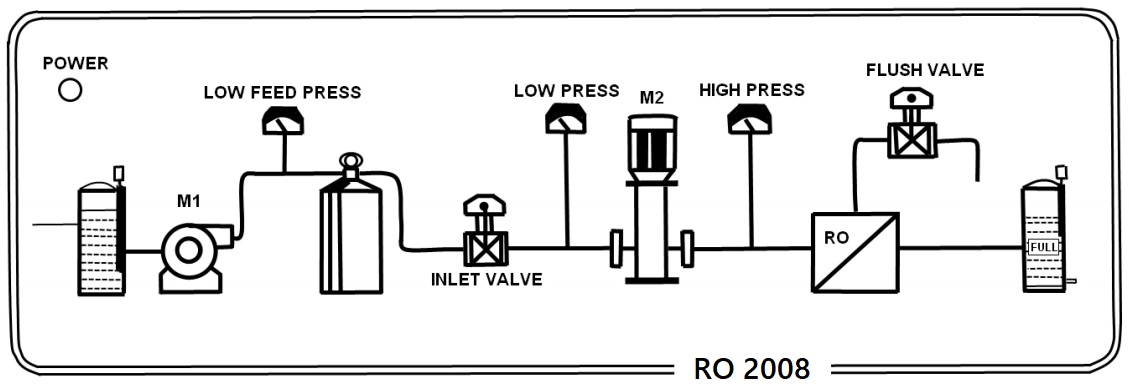

На передней панели расположена графическая блок-схема со светодиодной индикацией — каждый элемент системы отображается отдельным индикатором:
| Индикатор | Назначение |
|---|---|
| POWER | Питание включено |
| M1 | Насос низкого давления работает |
| LOW FEED PRESS | Недостаточное питание насоса НД |
| INLET VALVE | Входной клапан открыт |
| LOW PRESS | Низкое давление в системе |
| M2 | Насос высокого давления работает |
| HIGH PRESS | Превышение давления |
| RO | Фильтрация через мембрану |
| FLUSH VALVE | Сливной клапан открыт |
| FULL | Бак наполнен |
Такая индикация позволяет мгновенно диагностировать состояние системы без измерительных приборов.

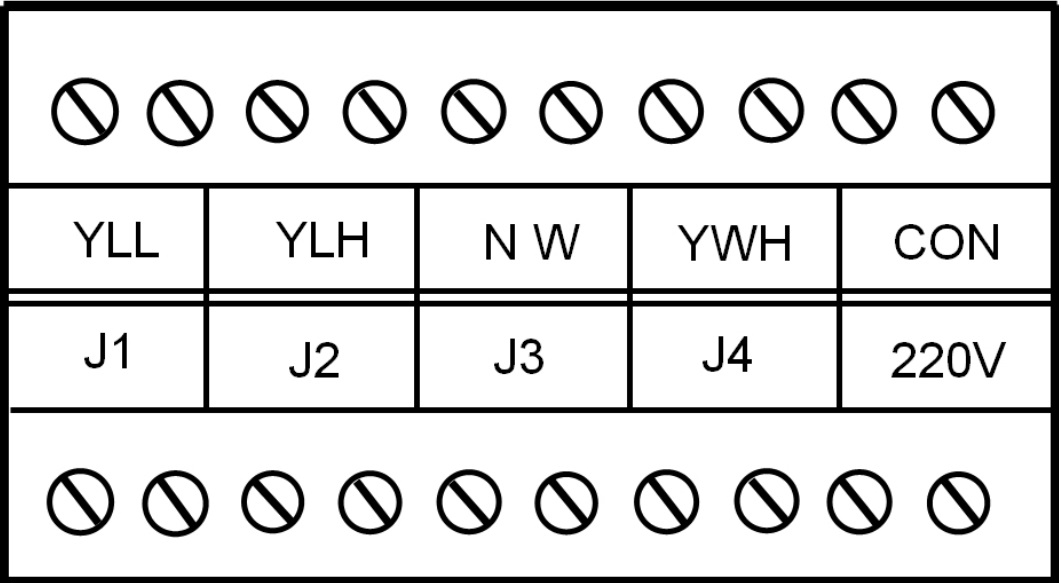

Какие входы и выходы имеет контроллер RO-2008?
Входные сигналы (датчики)
Контроллер принимает сигналы от пяти внешних датчиков:
- YLL — датчик низкого давления питания (нормально открытый; закрывается при низком давлении)
- YLH — датчик избыточного давления подающего насоса (нормально открытый; закрывается при превышении давления)
- NW — датчик сухого хода насоса низкого давления (нормально открытый; сигнализирует при размыкании)
- YWH — датчик заполнения накопительного бака (нормально закрытый; срабатывает при превышении уровня)
- CON — вход внешнего датчика запуска (нормально открытый; система стартует при замыкании)
Выходные сигналы (управление)
Четыре выхода с нормально открытыми пассивными контактами:
- J1 — управление входным клапаном
- J2 — включение/выключение насоса низкого давления
- J3 — включение/выключение насоса высокого давления
- J4 — управление сливным клапаном
Технические характеристики RO-2008
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В, 50 Гц |
| Потребляемая мощность | 2 Вт |
| Габаритные размеры | 48 × 96 × 100 мм |
| Тип аналога | RO-2003 |
| Количество входов | 5 |
| Количество выходов | 4 |
| Тип контактов выходов | Нормально открытый, пассивный |
Где устанавливается контроллер RO-2008?
Для каких систем подходит этот контроллер?
RO-2008 разработан для небольших коммерческих систем обратного осмоса. Типичные места применения:
- Кафе, рестораны, заведения общественного питания
- Офисы и бизнес-центры
- Небольшие производства с требованиями к качеству воды
- Медицинские и косметологические кабинеты
- Лаборатории и аналитические центры
Контроллер монтируется в щиток или корпус оборудования. Стандартный форм-фактор 48×96 мм совместим с типовыми промышленными DIN-корпусами.
Преимущества выбора RO-2008
- Простая диагностика — вся информация о состоянии системы видна на передней панели без дополнительных приборов
- Защита от аварий — три независимые защиты: от сухого хода, от высокого давления, от переполнения бака
- Низкое потребление — всего 2 Вт, устройство не нагружает электросеть
- Компактность — занимает минимум места в щитке
- Надёжная схема — нормально открытые выходы обеспечивают безопасность при обрыве питания
Частые вопросы о контроллере RO-2008
Совместим ли RO-2008 с контроллером RO-2003?
Да. RO-2008 является прямым функциональным аналогом RO-2003. Схема подключения входов и выходов идентична, поэтому замена выполняется без изменения монтажа.
Какое питание нужно для подключения RO-2008?
Стандартная сеть 220 В / 50 Гц. Потребляемая мощность — всего 2 Вт. Отдельная линия питания не требуется.
Может ли RO-2008 работать без внешнего датчика запуска (CON)?
Вход CON нормально открытый. Если внешний датчик не подключён и контакт не замкнут, система не запустится. Для автономного старта необходимо замкнуть вход CON или подключить соответствующий датчик уровня либо реле давления.
Что произойдёт при отключении питания во время работы?
Все выходы J1–J4 нормально открытые. При исчезновении питания исполнительные устройства возвращаются в исходное состояние: клапаны закрываются, насосы отключаются. Это предотвращает аварийные ситуации.
Как проверить исправность датчика NW (сухой ход)?
Индикатор M1 на панели должен гореть во время работы насоса низкого давления. Если насос включается, но M1 не горит, или система останавливается сразу — проверьте подключение и состояние датчика NW.
Можно ли использовать RO-2008 для бытовых систем осмоса?
Контроллер рассчитан на коммерческие системы с двумя насосами (НД и ВД). Для стандартных бытовых фильтров под мойку с одним насосом он избыточен по функционалу — в таких случаях применяются упрощённые блоки управления.
