Глицериновые манометры

Глицериновые манометры — это виброустойчивые жидконаполненные приборы для измерения давления в условиях механических вибраций, ударных нагрузок и гидравлических пульсаций. В отличие от обычных манометров, их корпус из нержавеющей стали или латуни герметично заполнен глицерином, который гасит колебания стрелки, смазывает внутренний механизм и защищает прибор от коррозии и влаги.

Именно поэтому глицериновые манометры незаменимы в насосных системах, системах водоочистки и обратного осмоса: там, где пульсирующее давление быстро выводит из строя обычный манометр, жидконаполненный прибор работает годами без потери точности.

Как устроен глицериновый манометр

Конструкция виброустойчивого манометра включает герметичный корпус из нержавеющей стали или латуни, чувствительный элемент (трубку Бурдона), передаточный механизм и держатель из коррозионностойких материалов. Корпус заполнен глицерином повышенной вязкости — он гасит вибрацию, смазывает механизм и предотвращает запотевание стекла при перепадах температур.

Глицериновые и жидконаполненные манометры — это одно и то же устройство, просто разные коммерческие названия. В технической документации также встречаются термины «виброустойчивый манометр» и «манометр с глицериновым наполнением» — все они описывают один тип прибора.

Базовые технические параметры

При выборе глицеринового манометра ориентируйтесь на следующие параметры:

Диапазон измерений — от -1 до 600 бар, в зависимости от модели и задачи
Диаметр корпуса — от 40 до 100 мм, наиболее распространены 50 и 63 мм
Материал корпуса — нержавеющая сталь или латунь
Класс точности — стандартно 1.0, 1.6 или 2.5

Варианты подключения

Манометры выпускаются с двумя типами расположения штуцера:

Радиальное подключение — штуцер выходит из нижней торцевой части корпуса. Подходит для монтажа в трубопровод с вертикальным подключением снизу.

Осевое подключение — штуцер расположен по центру тыльной стороны корпуса (или смещён к нижней части). Удобно для встраивания в ограниченное пространство, например под мойкой в системах обратного осмоса.

Резьба штуцера — наружная ¼" дюйма. Уплотнение выполняется паклей с пастой, фум-лентой или уплотнительной нитью.

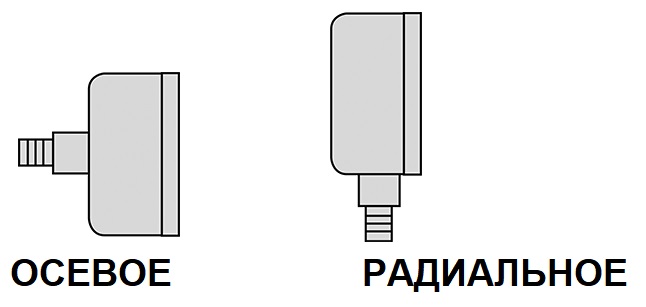

Расположение штуцера манометра виброустойчивого с глицерином

Где применяются виброустойчивые манометры

Область применения	Почему нужен глицериновый
Насосное оборудование	Пульсации насоса разрушают обычный манометр
Системы обратного осмоса	Постоянное давление + вибрация насоса
Компрессоры воздуха	Высокочастотная вибрация компрессора
Гидравлические прессы	Ударные нагрузки при смене давления
Промышленные трубопроводы	Вибрация от потока жидкости или газа
Судовые двигатели	Вибрация двигателя + морская среда

Манометры подходят для измерения давления воды, пара, масла, воздуха и других газов. Не рекомендуются для кристаллизующихся и высоковязких жидкостей. Минимальная температура среды — −17 °С (ниже глицерин кристаллизуется).

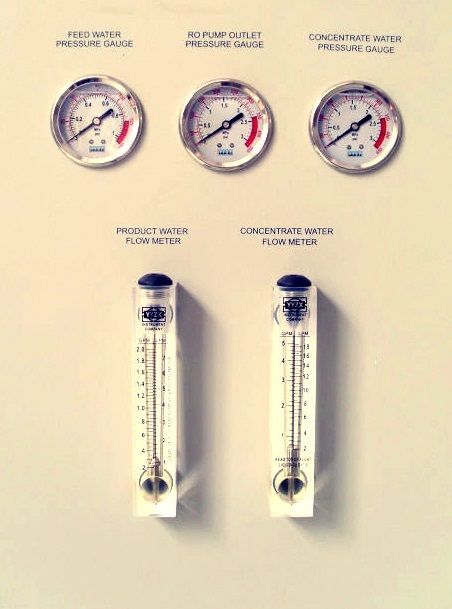

Глицериновые манометры на панели обратного осмоса

Монтаж

Установка аналогична обычным манометрам. Вкрутите штуцер в посадочное место с помощью разводного ключа, придерживая только за специальные грани корпуса — не за сам корпус. После монтажа подайте давление и убедитесь в отсутствии протечек. При необходимости выкрутите, перепакуйте и повторите.

Часто задаваемые вопросы

Чем глицериновый манометр отличается от обычного? Обычный манометр при вибрации или пульсации показывает скачущие показания и быстро ломается — стрелка бьётся о шкалу, механизм изнашивается. Глицерин демпфирует эти колебания: стрелка стоит ровно, прибор служит в 3–5 раз дольше.

Что означает "жидконаполненный манометр"? Жидконаполненный манометр — это манометр с корпусом, заполненным жидкостью (чаще всего глицерином). Термины "жидконаполненный", "глицериновый" и "виброустойчивый" манометр означают одно и то же устройство.

Какой диаметр корпуса выбрать — 50 или 63 мм? 63 мм — наиболее распространённый типоразмер для бытовых и полупромышленных систем: удобно читать показания, легко монтировать. 50 мм берут при ограниченном пространстве для установки.

Чем отличается корпус из нержавеющей стали от латунного? Нержавеющая сталь обеспечивает более высокую устойчивость к коррозии и подходит для агрессивных сред и судовых применений. Латунный корпус — более бюджетный вариант для стандартных бытовых и полупромышленных систем.

Нужен ли манометр в системе обратного осмоса? Да. Манометр на входе и выходе мембраны позволяет контролировать рабочее давление (норма 3–6 бар), вовремя выявить засорение мембраны или проблемы с насосом. Для систем ОО рекомендуется осевое подключение — компактнее при монтаже под мойкой.
