Поплавковые ротаметры для воздуха
Поплавковые ротаметры для воздуха – простые приборы измерения объёмного расхода воздуха в метрах кубических.

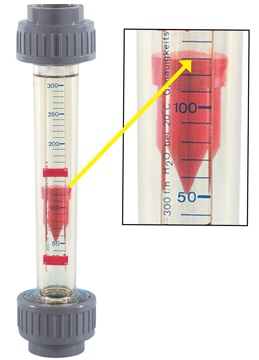

Принцип работы ротаметра воздуха
Ротаметр состоит из вертикальной конической трубки, расширяющейся кверху, и поплавка, который свободно перемещается внутри этой трубки.
Измеряемая среда (кислород) поступает в трубку снизу.
Под действием потока поплавок поднимается вверх. Чем больше расход среды, тем выше поднимается поплавок.
Положение поплавка на шкале, нанесенной на трубку, соответствует значению расхода.
Точность измерения зависит от правильной калибровки шкалы и вертикальности установки прибора.
Из каких основных элементов состоит ротаметр?
Ротаметр состоит из следующих основных элементов:
- Коническая измерительная трубка из стекла или пластика
- Поплавок (указатель), перемещающийся внутри трубки
- Направляющие для стабилизации движения поплавка
- Шкала для считывания показаний расхода
- Штуцеры на входе и выходе для подключения к системе
Принцип работы основан на равновесии поплавка в потоке измеряемой среды.
Как выбрать подходящий ротаметр?
- Определите минимальный и максимальный расход, который вам необходимо измерять.
- Выбирайте ротаметр, диапазон измерений которого соответствует вашим потребностям.
- Убедитесь, что рабочий диапазон ротаметра находится в пределах его шкалы.
- Учитывайте физические свойства измеряемой среды, такие как вязкость, плотность и химическая агрессивность.
- Выбирайте ротаметр, материалы которого совместимы с измеряемой средой.
- Учитывайте рабочее давление и температуру в системе, где будет установлен ротаметр.
- Выбирайте ротаметр с соответствующим классом точности.
- Учитывайте, что точность ротаметра может зависеть от условий эксплуатации и типа измеряемой среды.
- Убедитесь, что присоединение ротаметра совместимо с вашей системой.
Установка ротаметра в систему трубопровода
- Перед началом работ убедитесь, что система трубопровода отключена и давление в ней отсутствует.
- Ротаметр должен быть установлен на вертикальном участке трубопровода, чтобы поплавок мог свободно перемещаться внутри трубки.
- Убедитесь, что место установки обеспечивает достаточно места для обслуживания и чтения показаний прибора.
- Избегайте установки ротаметра в местах с сильной вибрацией или пульсацией потока.
- Очистите участок трубопровода от загрязнений.
- Присоедините ротаметр к трубопроводу, обеспечив герметичность соединения.
- Убедитесь, что ротаметр установлен вертикально и поплавок свободно перемещается внутри трубки.
- После установки откройте запорную арматуру и медленно заполните трубопровод измеряемой средой.
- Убедитесь, что ротаметр работает корректно и показывает точные значения расхода.
Важные моменты при монтаже поплавкового ротаметра для воздуха
Обратите внимание на направление потока: Ротаметр должен быть установлен в соответствии с направлением потока, указанным на корпусе прибора.
Не перетягивайте соединения: При затягивании соединений не прилагайте чрезмерных усилий, чтобы не повредить ротаметр.
Регулярно проверяйте работу ротаметра: Для обеспечения точности измерений необходимо регулярно проверять работу ротаметра и при необходимости проводить его техническое обслуживание.
