Поплавковый расходомер LPM150
Для подробной информации и заказа звоните:
☎ +38(066)1053923
☎ +38(097)9719588
Расходомер LPM150 используется для визуального контроля объемного расхода жидкости в производственных целях, не требующих высокой точности измерения.
На внешней поверхности ротаметра нанесена шкала измерения (литры/мин и галлоны/мин), считывание расхода производится по верней грани металлического поплавка.
Устанавливаются приборы на жесткую конструкцию и строго в вертикальном положении.
Рекомендации по монтажу и эксплуатации трубных ротаметров воды
Ротаметр должен быть установлен строго вертикально. Любые изменения по соосности могут нарушить герметичность уплотнительных колец, привести к протеканию и снижению точности измерения.
Не устанавливайте ротаметр в месте, где он будет подвержен прямому солнечному излучению. Попадение прямых солнечных лучей может вызвать частичную деформацию измерительного прибора.
Подача воды осуществляется с нижней части ротаметра и восходящий поток жидкости по прибору будет отслеживаться по уровню поднятия попловка.
Для уплотнения резьбовых соединений нужно использовать только тефлоновую ленту. Любые уплотнения которые могут впитывать воду и расширятся запрещены к использованию с данным типом ротаметров.
Прибор нельзя зажимать в тиски, удерживать плоскогубцами или трубными ключами. При намотке тефлоновой ленты все усилия делать только руками и вмеру.
Если нужно перейти из пвх перехода на резьбу нужно предварительно обезжирить обе поверхности, нанести на них специальный клей и дать время высохнуть, согласно инструкции.
Все работы с клеем пвх и обезжиривателем нужно проводить в хорошо проветриваемом помещении, в защитных очках и маске.
Работы по монтажу ротаметра проводить только после того, как пвх плей полностью затвердеет.
Вибрация и нагрузка могут повредить трубный ротаметр. Для уменьшения их воздействия рекомендуется, трубу максимально близко к входу и выходу ротаметра, зафиксировать при помощи хомутов и жестко притянуть его к стене или панели приборов.
Избегайте резких скачков потока жидкости, которые могут вызвать электромагнитные клапаны при открытии. Поплавок внутри прибора со временем будет разрушать внутреннюю часть ротаметра из-за сильных скачков потоков.
Не допускайте работу прибора при высоком давлении и низких температурах. Всегда соблюдайте нормы прописанные изготовителем. С ними можно ознакомится в разделе – технические характеристики.
Технические характеристики поплавковый расходомер LPM150
Шкала измерения 20-150 л/мин
Максимальная рабочая температура – 80 оС
Максимальное рабочее давление – 6 бар
Подключение - 1½" дюйма, резьба внутренняя
Погрешность измерения ±4%
Материал корпуса – пластик

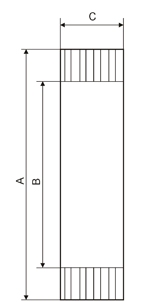

Габаритные размеры
A – 306 мм
B – 235 мм
C – 51 мм
