Прямоточный расходомер воды LZM 5-35 GPM
Для подробной информации и заказа звоните:
☎ +38(066)1053923
☎ +38(097)9719588
Прямоточный расходомер воды LZM 5-35 GPM используется для контроля расхода жидкости в диапазоне от 10 до 130 литров в минуту.
На акриловом корпусе ротаметра нанесены две шкалы со значениями расхода, методом трафаретной печати. Прибор отличается высоким качеством изготовления, долговечностью и приемлемой ценой.
Корпус расходомера изготовлен из литого акрила, высокой прочности с резьбовым подключением 1 дюйм. Перед упаковкой на заводе изготовителе измеритель расхода проверили на отсутствие дефектов и провели точную его калибровку по воде.
Рекомендации по монтажу и эксплуатации трубных ротаметров воды
Ротаметр должен быть установлен строго вертикально. Любые изменения по соосности могут нарушить герметичность уплотнительных колец, привести к протеканию и снижению точности измерения.
Не устанавливайте ротаметр в месте, где он будет подвержен прямому солнечному излучению. Попадение прямых солнечных лучей может вызвать частичную деформацию измерительного прибора.
Подача воды осуществляется с нижней части ротаметра и восходящий поток жидкости по прибору будет отслеживаться по уровню поднятия попловка.
Для уплотнения резьбовых соединений нужно использовать только тефлоновую ленту. Любые уплотнения которые могут впитывать воду и расширятся запрещены к использованию с данным типом ротаметров.
Прибор нельзя зажимать в тиски, удерживать плоскогубцами или трубными ключами. При намотке тефлоновой ленты все усилия делать только руками и вмеру.
Если нужно перейти из пвх перехода на резьбу нужно предварительно обезжирить обе поверхности, нанести на них специальный клей и дать время высохнуть, согласно инструкции.
Все работы с клеем пвх и обезжиривателем нужно проводить в хорошо проветриваемом помещении, в защитных очках и маске.
Работы по монтажу ротаметра проводить только после того, как пвх плей полностью затвердеет.
Вибрация и нагрузка могут повредить трубный ротаметр. Для уменьшения их воздействия рекомендуется, трубу максимально близко к входу и выходу ротаметра, зафиксировать при помощи хомутов и жестко притянуть его к стене или панели приборов.
Избегайте резких скачков потока жидкости, которые могут вызвать электромагнитные клапаны при открытии. Поплавок внутри прибора со временем будет разрушать внутреннюю часть ротаметра из-за сильных скачков потоков.
Не допускайте работу прибора при высоком давлении и низких температурах. Всегда соблюдайте нормы прописанные изготовителем. С ними можно ознакомится в разделе – технические характеристики.
Описание расходомер воды LZM 5-35 GPM
Диапазон измерений 10-130 л/мин
Рабочая среда - вода
Максимальное рабочее давление ≤ 6 бар.
Максимальная рабочая температура - 55 °С
Размер подключения к трубопроводу - 1 дюйм
Погрешность измерения ± 5 %

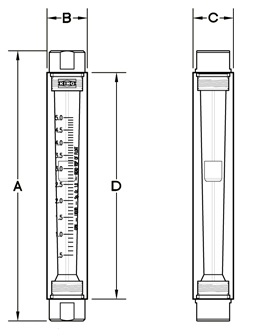

Габаритные размеры:
А – 265 мм
В – 51 мм
С – 51 мм
D – 235 мм
