Встановлення механічних фільтрів Big Blue — повний гайд з монтажу та обслуговування

Монтаж фільтра Big Blue 10 або 20 виконується самостійно за 30–60 хвилин: перекрийте воду, закріпіть кронштейн по рівню, підключіть корпус до труби через байпас із трьох кульових кранів, вставте картридж, затягніть колбу ключем на ¼ оберту та промийте систему 40 хвилин. Нижче — покроковий професійний гайд із технічними характеристиками, схемою байпасу, заміною картриджа, частими помилками та FAQ.

Зміст

  1. Чому Big Blue — стандарт магістральної очистки
  2. Технічні характеристики BB10 і BB20
  3. Підготовка: інструменти, місце, відключення води
  4. Кріплення кронштейна та голови фільтра
  5. Схема байпасу з трьох кульових кранів
  6. Монтаж колби, картриджа та герметизація
  7. Перший запуск і перевірка на витоки
  8. Заміна картриджа Big Blue: покроково
  9. Часті помилки при монтажі
  10. FAQ — часті запитання

1. Чому Big Blue — стандарт магістральної очистки

Фільтри Big Blue (типорозмір BB — «великий синій») — найпоширеніший формат магістральних фільтрів грубого та тонкого механічного очищення для приватних будинків і котеджів. Їх встановлюють на вводі води в будинок, перед бойлером, пом'якшувачем або системою зворотного осмосу, щоб захистити обладнання від піску, іржі та завислих речовин.

Ключові переваги:

  • Висока пропускна здатність — збільшений діаметр корпусу BB знижує втрати тиску навіть при великому водоспоживанні;
  • Стандартне різьблення 1" NPT — сумісність із більшістю побутових трубопроводів;
  • Широкий вибір картриджів — седиментні (SED), вугільні пресовані (CAB), гранульоване активоване вугілля (GAC) для BB10 і BB20;
  • Просте обслуговування — картридж міняється без сантехніка, ключ входить у комплект;
  • Надійний поліпропіленовий корпус — не кородує, не окислюється.

2. Технічні характеристики BB10 і BB20

Параметр BB10 (10") BB20 (20")
Довжина картриджа 254 мм 508 мм
Різьба підключення 1" NPT (вхід/вихід) 1" NPT (вхід/вихід)
Макс. температура води 37 °C 37 °C
Макс. робочий тиск 6,5 атм 6,5 атм
Матеріал корпусу Поліпропілен Поліпропілен
Призначення Тільки холодна вода Тільки холодна вода
Ущільнення Чорне гумове O-кільце Чорне гумове O-кільце

Картриджі для заміни (приклад WECO):

Модель фільтра Картридж
BB-10SED WPX5BB97P
BB-10CAB EP-BB
BB-10GAC GAC-BB
BB-20SED WPX100BB20P
BB-20CAB CP-CB-45-E-2005
BB-20GAC GAC-20BB

3. Підготовка: інструменти, місце, відключення води

Вибір місця для монтажу фільтра Big Blue

Правильно вибране місце — половина успішного монтажу. Вимоги:

  • Тільки холодна магістраль — корпус не розрахований на воду гарячіше 37 °C;
  • Захист від сонця і морозу — прямі УФ-промені та мінусові температури руйнують поліпропілен;
  • Запас 5 см під колбою — для безперешкодної заміни картриджа ключем;
  • Міцна несуча стіна — кронштейн повинен триматися в бетоні, цеглі або дерев'яних балках;
  • Після лічильника або гідроакумулятора — фільтр монтується на вході в будинок, не до лічильника.

Інструменти та матеріали

З інструментів знадобляться: дриль зі свердлами по бетону, будівельний рівень, два розвідних ключі, труборіз або ножівка по металу, напилок для зняття задирок, маркер і рулетка, відро або піддон для води.

З витратних матеріалів: фум-стрічка (PTFE) або сантехнічна нитка, силіконове мастило для O-кільця, компресійні фітинги та три кульових крани для байпасу (не входять у комплект), дюбелі та шурупи.

У комплект Big Blue входять: головка-клапан (A), чорне O-кільце (B), картридж (C), ключ для колби (D).

Відключення води та скидання тиску

Перед початком монтажу фільтра Big Blue:

  1. Перекрийте головний кран подачі води в будинок (або кран холодної води під раковиною при локальній установці);
  2. Відкрийте всі крани на цій лінії — тиск скинеться, труба зневодниться;
  3. Підкладіть відро під місце різу.

4. Кріплення кронштейна та голови фільтра

  1. Прикладіть кронштейн до стіни, суміщайте з трубою, перевірте горизонталь рівнем;
  2. Відмітьте точки кріплення маркером;
  3. Просвердліть отвори, вставте дюбелі, закріпіть кронштейн шурупами;
  4. Перевірте міцність — кронштейн повинен витримувати вагу заповненої колби (BB20 з водою важить близько 3 кг);
  5. Прикрутіть головку фільтра (System Head) до кронштейна.

Важливо: не використовуйте газовий ключ на пластикових різьбових з'єднаннях — тільки руки та розвідний ключ із прокладкою.

5. Схема байпасу з трьох кульових кранів

Байпас — обов'язковий елемент професійного монтажу Big Blue. Він дозволяє замінити картридж або зняти фільтр для обслуговування без відключення води в усьому будинку.

Схема 3-кранового байпасу:

  • Лівий кран — перед фільтром (на вході);
  • Правий кран — після фільтра (на виході);
  • Центральний кран — перемичка (байпасна лінія).

Робочий режим (фільтрація): лівий і правий крани відкриті, центральний закритий — вода йде через фільтр.

Режим байпасу (обслуговування): лівий і правий крани закриті, центральний відкритий — вода йде в обхід фільтра, будинок не залишається без води.

Після розмітки та складання насухо (dry assembly) відмітьте маркером ділянку труби для вирізки, відріжте трубу труборізом, зніміть задирки напилком.

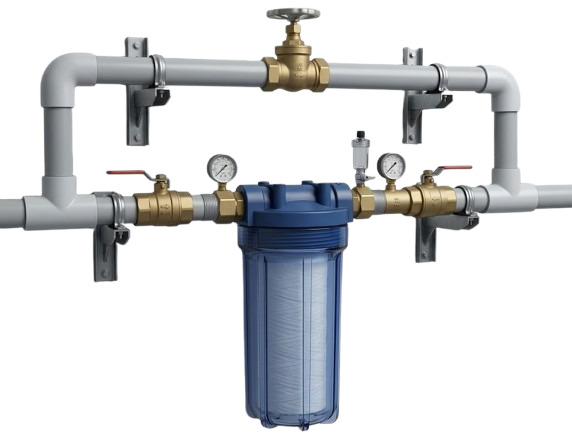

Схема монтажа механічних фільтрів Big Blue

6. Монтаж колби, картриджа та герметизація різьби

Підключення голови до трубопроводу

  1. Суміщайте головку фільтра з трубою так, щоб вхід (IN) дивився на джерело води, вихід (OUT) — у бік споживачів;
  2. Намотайте фум-стрічку на різьбу фітингів — 3–4 шари за напрямком різьби;
  3. Накрутіть з'єднання, затягніть двома розвідними ключами до упору без перетяжки;
  4. Якщо труби заземлені та слугують електричним провідником — встановіть заземлювальний комплект (grounding kit, не входить до стандартної комплектації).

Встановлення O-кільця та картриджа

  1. Дістаньте чорне гумове O-кільце (B) з упаковки;
  2. Змастіть його силіконовим мастилом рівномірно по всій окружності — це ключовий крок для герметичності;
  3. Укладіть O-кільце в паз верхньої частини колби (Filter Housing), переконайтеся що воно рівно сидить без перекосів;
  4. Вставте картридж (C) на стійку (standpipe) у нижній частині колби;
  5. Накрутіть колбу на голову вручну до упору, потім ключем (D) доверніть рівно на ¼ оберту;
  6. Не перетягуйте — пластикове різьблення легко зривається.

7. Перший запуск і перевірка на витоки

  1. Повільно відкрийте кран подачі води;
  2. Поверніть важіль-клапан на голові фільтра в положення «FILTER» (за годинниковою стрілкою до упору, червоний індикатор збіжиться з позначкою);
  3. Відкрийте найближчий кран і промивайте систему 40 хвилин — це змиє залишки виробничого пилу з картриджа;
  4. Під час промивки огляньте всі з'єднання на предмет крапель.

Якщо виявлено витік між головою та колбою:

  • Відкрутіть колбу ключем, злийте воду у відро;
  • Зніміть O-кільце, огляньте на предмет пошкоджень;
  • Очистіть паз від бруду, повторно змастіть O-кільце силіконом;
  • Укладіть назад, закрутіть колбу із затяжкою на ¼ оберту.

Якщо витік на вході/виході:

  • Перекрийте воду, повністю скиньте тиск (відкрийте всі крани);
  • Підтягніть фітинги;
  • Якщо не допомагає — розберіть з'єднання, знову намотайте фум-стрічку та зберіть заново.

8. Заміна картриджа Big Blue: покроково

Картридж BB10 міняють у середньому раз на 3–6 місяців, BB20 — раз на 6–12 місяців (залежить від якості та об'єму води). Сигнал до заміни — падіння тиску після фільтра або погіршення якості води.

Порядок заміни:

  1. Закрийте крани байпасу (ізолюйте фільтр від системи) або перекрийте головний кран;
  2. Підставте відро під колбу;
  3. Відкрийте кнопку скидання тиску на кришці (якщо є) або повільно відкрутіть колбу ключем — вода виллється;
  4. Витягніть використаний картридж, вилийте залишок води;
  5. Промийте колбу зсередини чистою водою;
  6. Зніміть O-кільце, протріть насухо, змастіть силіконом, поверніть у паз;
  7. Вставте новий картридж на стійку;
  8. Закрутіть колбу вручну, доверніть ключем на ¼ оберту;
  9. Відкрийте крани, запустіть воду, промийте 40 хвилин через найближчий кран;
  10. Перевірте герметичність.

9. Часті помилки при монтажі фільтра Big Blue

Встановлення на гарячу трубу. Корпус розрахований максимум на 37 °C. При вищій температурі поліпропілен деформується, O-кільце втрачає еластичність, з'являються витоки.

Недостатнє змащення O-кільця. Сухе O-кільце не забезпечує герметичність навіть при правильній затяжці. Завжди змащувати силіконовим мастилом.

Перетяжка колби. «Ще трохи для надійності» — типова помилка. Затяжка ¼ оберту після ручної затяжки достатня. Перетяжка зриває пластикове різьблення.

Неправильна орієнтація голови. Вхід (IN) повинен дивитися на джерело води, вихід (OUT) — до споживачів. При переплутуванні тиск води тисне на картридж із зворотного боку, знижуючи ефективність фільтрації.

Монтаж без байпасу. Без байпасу кожна заміна картриджа вимагає повного відключення води в будинку. Байпас із трьох кранів окупається при першому ж обслуговуванні.

Відсутність запасу під колбою. Якщо до підлоги або полиці менше 5 см, колбу неможливо відкрутити штатним ключем.

Недостатнє промивання після встановлення. 40 хвилин промивки — не рекомендація, а технологічна вимога для видалення виробничого нагару та вугільного пилу з картриджа.

10. FAQ — часті запитання про монтаж Big Blue

Скільки часу займає монтаж фільтра Big Blue? За наявності інструментів і готових точок підключення — 30–60 хвилин. Монтаж з нуля, включаючи розмітку та різку труби, займає 1,5–2 години.

Чи потрібен байпас при монтажі Big Blue 10 або 20? Технічно ні, але професійно — так. Байпас із трьох кульових кранів дозволяє міняти картридж без відключення води в усьому будинку та повністю ізолювати фільтр при необхідності.

Яке мастило використовувати для O-кільця Big Blue? Тільки силіконове харчове мастило (silicone grease). Нафтові мастила (вазелін, машинна олія) руйнують гуму.

Як зрозуміти, що картридж пора міняти? Основні ознаки: падіння тиску води після фільтра, зміна кольору або запаху води, закінчення рекомендованого терміну (3–6 місяців для BB10, 6–12 для BB20). Найточніше — встановити манометри до і після фільтра та орієнтуватися на різницю тиску понад 0,5–1 атм.

Чи можна встановити Big Blue на гарячу воду? Ні. Максимальна робоча температура — 37 °C. Корпус розрахований виключно на холодну воду.

Як довго промивати фільтр після заміни картриджа? 40 хвилин через найближчий кран. Це видаляє залишки виробничого пилу, особливо важливо для вугільних картриджів (CAB, GAC).

Що робити, якщо після затяжки колба тече? Відкрутити колбу, оглянути O-кільце (чи немає порізів, перекосу), очистити паз, змастити силіконом, укласти рівно та затягнути знову. Якщо витік не усувається — замінити O-кільце.

Виконавши самостійно монтаж водоочисного обладнання Big Blue, ви забезпечите весь будинок чистою водою та захистите сантехніку від зносу на роки вперед. Якщо залишилися питання — зверніться до спеціаліста або залиште коментар нижче.
