Ротаметри води
Ротаметри води використовують у різних галузях промисловості і сільському господарстві для фіксування витрати рідини.
Принцип роботи ротаметрів
Панельні ротаметри це одні з найпростіших приладів з відградуйованою шкалою одиниць об'єму на одиницю часу.
Внутрішня частина приладу виконана у формі конуса, всередині якого знаходиться поплавець. Рідина подається через нижню частину пристрою, потік піднімає поплавок, на який з одного боку діє потік з іншого гравітаційна сила тяжіння.
Відлік витрат ведеться по верхньому обрізу поплавця. При постійній витраті поплавок не змінює свій стан при зміні швидкості потоку може підніматися або опускатися.
Як правильно встановити ротаметр у систему водопостачання?
- Ротаметр повинен бути встановлений у місці, де потік води стабільний і не схильний до впливу прямих сонячних променів, які можуть спричинити деформацію приладу.
- Ротаметр необхідно встановлювати строго у вертикальному положенні. Будь-які відхилення від вертикалі можуть призвести до зниження точності вимірювань та протікання.
- Вхід води має бути підключений до нижньої частини ротаметра, а вихід – до верхньої частини. Це забезпечує висхідний потік рідини, необхідний для роботи приладу.
- Для ущільнення різьбових з'єднань рекомендується використовувати тефлонову стрічку. Уникайте використання ущільнень, які можуть вбирати воду та розширюватися.
- Після встановлення необхідно перевірити герметичність всіх з'єднань, щоб запобігти протікань та забезпечити точність вимірювань.
- Якщо ротаметр не відкалібрований для конкретної рідини, може знадобитися додаткове калібрування для забезпечення точних вимірювань.
- Регулярно перевіряйте стан ротаметра та очищайте його від забруднень, щоб підтримувати точність вимірювань.
Від чого залежить ціна на ротаметри для води?
Ціна на ротаметр залежить від розміру трубопроводу, на який буде монтуватися прилад, необхідного рівня вимірювання об'ємної витрати, а також технічних умов які є унікальними для кожного замовлення.
Наша компанія надасть безкоштовну консультацію необхідну для успішного й легкого встановлення витратомірів води.
Як вибрати ротаметр?
Перед вибором ротаметру потрібно розуміти витрату, якого середовище необхідно буде вимірювати: води, газу, або рідких хімічних розчинів.
Далі потрібно розуміти наскільки агресивне середовище для вимірювання витрат. Це необхідно для вибору матеріалу ротаметру, який буде стійкий до перекачуваємих середовищ, з якими він буде взаємодіяти.
Ну і найголовніше це розуміння приблизної витрати, для вибору ротаметру в необхідному діапазоні вимірювання витрати. Від мінімального до максимального значення витрат.
Дуже важливим фактором при виборі є робочий тиск і температура.
Точність показань при вимірюванні витрати. Ротаметр не є дуже точним приладом, він може показувати витрата з похибкою до 7%.
В'язкість перекачиваємой рідини для вимірювання. Не кожен ротаметр здатний працювати з в'язкими рідинами.
Типи ротаметрів води

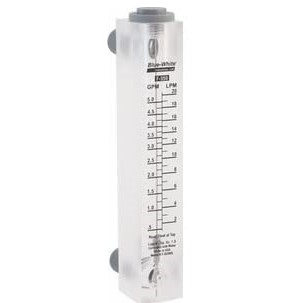

Ротаметр панельний - призначений для кріплення на панелі проборов, вхід і вихід для підключення знаходяться з тильного боку приладу. Корпус приладу виготовлений з досить міцного шматка прозорого акрилу. Максимально простий і дешевий пристрій для вимірювання витрати води.
Ротаметр з регулятором - як і попередня модель, монтується на панелі приладів. Його особливістю є наявність регулятора потоку, яким можна управляти і задавати необхідну витрату, використовуючи рукоятку регулятора. Регулятор вбудований в прилад і при його виході з ладу, прилад замінюють на новий.
Ротаметр трубний для води - кріплення даного приладу проводиться безпосередньо на трубну обв'язку з фіксацією обв'язки на місці установки. Дані пристрої мають найбільшу пропускну здатність, і активно використовуються в багатьох виробничих процесах. Корпус приладу виготовлений зі шматка прозорого акрилу з переходом на різьбове або клейове з'єднання на ПВХ фітингах.
Основні переваги застосування ротаметрів
- Простий в установці і обслуговуванні
- Виготовлений з корозійно-стійких матеріалів
- Оснащений лінійною шкалою з зручним зчитуванням інформації
- Не споживає електричну енергію
- Доступна ціна
- Може використовуватися для вимірювання дуже низьких витрат
- Мінімальна кількість компонентів конструкції
- Довгий термін експлуатації
